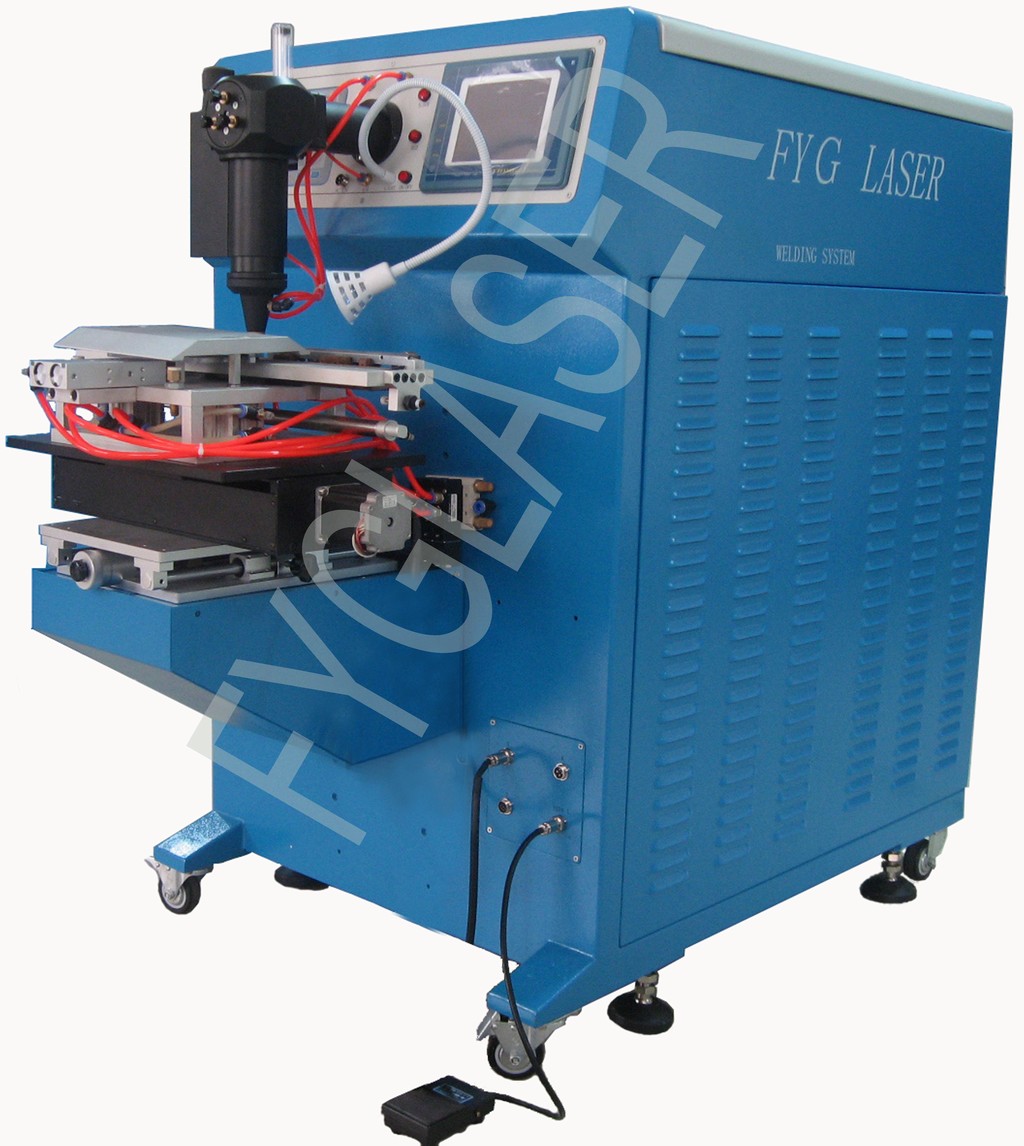

產品名稱：電池專用激光焊接機
產品型號：FWB30
產品特點：
電池專用激光焊接機為固定光路激光焊接機，為電池行業量身定做的激光焊接機。由雙路氙燈泵浦、進口陶瓷反射腔體及Nd：YAG晶體棒構成激光器，電光轉換效率高。內置冷卻水循環確保設備安全運行。5.7寸單色液晶屏按鍵式控制系統，電流閉環反饋控制激光電源，脈沖波形最多可任意設定8段，半導體紅光指示定位，能夠滿足對不同材料金屬的焊接。5.7寸單色觸摸液晶屏控制運動系統，可自動運行X軸向的點、直線、多段線等軌跡，多路氣動控制電池夾具快速上下料，可以高效的完成各種電池封口、封栓、引線等自動或半自動焊接需求。
行業應用：
適用行業：手機電池、動力電池及其它微電子元器件焊接。
適用材料：鋁合金，不銹鋼，合金鋼，電池用冷軋鋼板及鋼帶，鍍鎳鋼板及鋼帶。
實例應用：鋰電池、鎳氫電池、動力電池密封焊，電池電極、鋰電池保險絲、電池組點焊，電容器不銹鋼殼、鋼帽、密封圈的焊接。
標準配置:
|
名稱 |
規格 |
數量 |
單位 |
備注 |
|
激光電源 |
專用高頻高頻脈沖激光電源 |
1 |
套 |
|
|
激光器 |
Nd：YAG激光器 |
1 |
套 |
|
|
工作臺 |
200mm×100mm
高精度滾珠絲桿自動工作臺
X自動、Y手動 |
1 |
套 |
|
|
升降輸出頭 |
手動，60mm |
1 |
套 |
|
|
夾具 |
三維氣動電池夾具 |
1 |
套 |
|
技術參數：
|
型號 |
FWB30 |
|
外形尺寸(長×寬×高) |
1200mm×680mm×1200mm |
|
激光器 |
YAG |
|
波長 |
1064nm |
|
泵浦源 |
氙燈 |
|
最大功率 |
300W |
|
最大單脈沖能量 |
60J |
|
控制系統 |
MCU+CPLD |
|
脈沖寬度 |
0.1～20.0ms |
| 連續頻率 |
0～200Hz |
| 加工效果 |
焊接 |
| 焊點大小 |
0.3～2.0mm |
| 焊接深度 |
0.1～2.0mm |
| 連續焊速 |
18mm/s |
| 觀察系統 |
|
| 瞄準定位 |
紅光指示 |
| 運動系統 |
3軸（X自動、Y軸手動，Z軸手動） |
| 控制終端 |
觸摸屏數控系統 |
| 最大行程 |
200 mm×100 mm×60 mm |
| 定位精度 |
±0.05mm（X軸、Y軸） |
| 重復精度 |
±0.03mm（X軸、Y軸） |
| 夾具控制 |
壓縮空氣氣動 |
| 冷卻系統 |
一體式內循環水冷 |
| 冷卻功率 |
外接冷卻塔 |
| 電力系統 |
12kW，三相 |
| 供電要求 |
380V±10%，50Hz，35A |
| 耗材 |
氙燈、濾芯、保護鏡片、保護氣 |
| 可選配件 |
定制各種規格夾具、旋轉工作臺 | |
