產品特點：

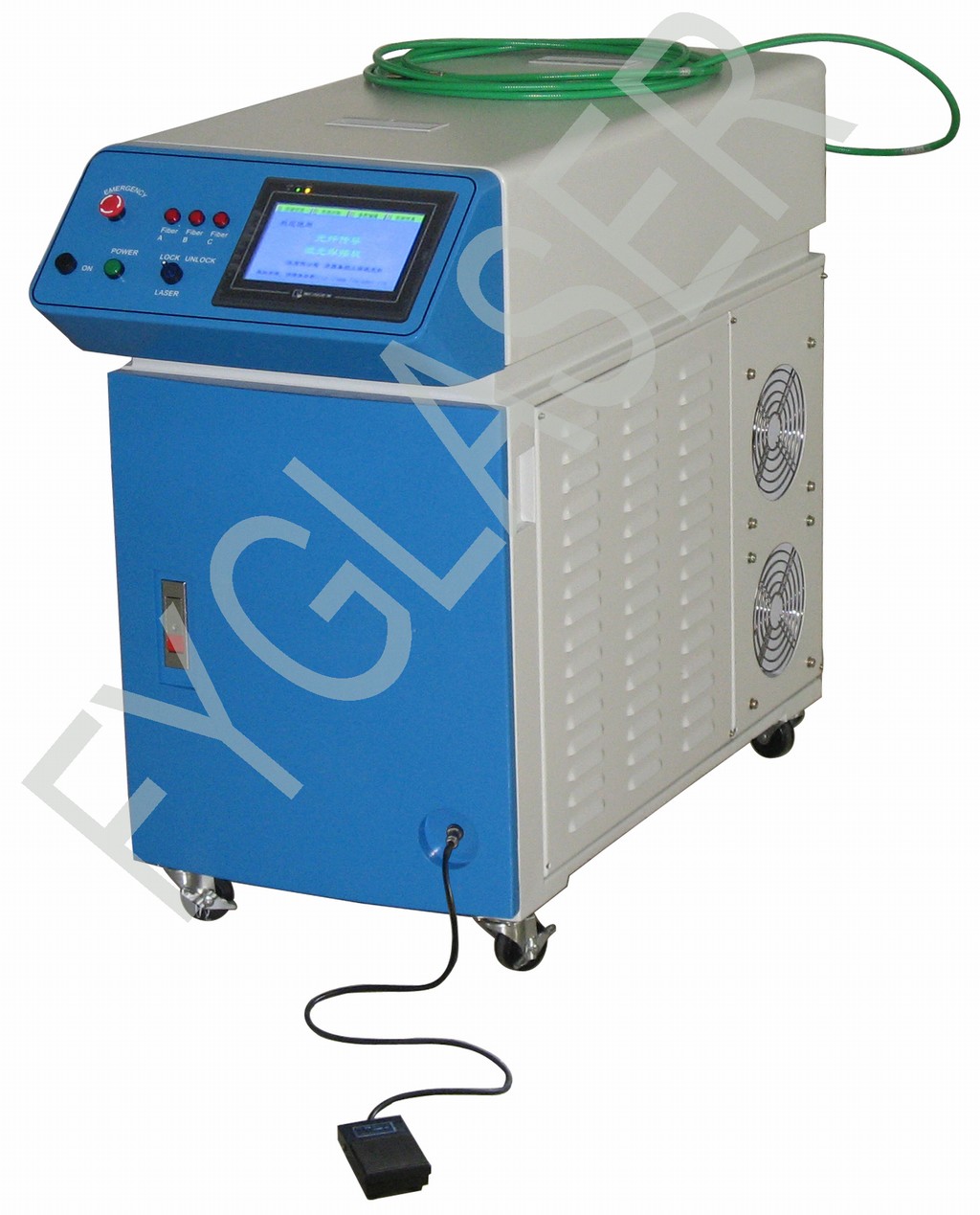

能量反饋型光纖傳輸激光為光纖傳輸激光焊接機，由氙燈泵浦、進口陶瓷反射腔體及Nd：YAG晶體棒構成激光器，電光轉換效率高。內部一體式強制風冷，結構緊湊，確保設備安全運行。7寸彩色液晶觸摸屏控制系統，激光能量閉環反饋控制激光電源，避免了氙燈老化對激光功率的影響，比電流反饋型設備的輸出更加穩定，脈沖波形最多可任意設定16段，半導體紅光指示定位，能夠滿足對不同材料金屬的焊接。通過內部靈活的光學組合實現分時分能量多工位同時焊接，光纖傳輸?shù)墓馐|(zhì)量更好，焊點更均勻。
行業應用：
適用行業：各種精度高，焊接要求高的行業，不易用固定光路焊接機實現的大型、復雜工件。
適用材料：模具鋼、碳鋼、普通合金鋼、冷作高合金鋼、熱鍛高合金鋼、含鎳工具鋼、不銹鋼、高級鋼、高韌鋁合金、銅合金、鈹銅、紫銅和極硬合金材料，HASTALLY鎳合金，冷鍛鋼，鈦、鎳、錫、銅、鋁、鉻、鈮、金、銀等多種金屬及其合金。
實例應用：微電子元件、精密零件、高檔數碼組件、光纖連接器、醫療器械等焊接。
標準配置：
|
名稱 |
規格 |
數量 |
單位 |
備注 |
|
激光電源 |
專用恒流高頻脈沖光纖激光電源 |
1 |
套 |
|
|
激光器 |
Nd：YAG激光器 |
1 |
套 |
|
|
傳輸光纖 |
5m，300um |
1 |
支 |
|
|
準直聚焦頭 |
100mm×100mm焦距 |
1 |
套 |
|
技術參數：
|
名稱 機型 |
FWP03 |
|
外形尺寸(長×寬×高) |
870mm×400mm×735mm |
|
激光器 |
YAG |
|
波長 |
1064nm |
|
泵浦源 |
氙燈 |
|
最大功率 |
30W |
|
最大單脈沖能量 |
30J |
|
激光能量穩定性 |
< 3% |
|
分光方式 |
能量分光和時間分光 |
|
光纖芯徑 |
300um |
|
光纖數量 |
最多3支 |
|
控制系統 |
MCU+CPLD+彩色觸摸屏 |
|
脈沖寬度 |
0.1～50.0ms |
|
連續頻率 |
0～200Hz |
|
控制方式 |
激光能量反饋 |
|
加工效果 |
|
|
焊點大小 |
0.15～1.0mm |
|
焊接深度 |
0.1～1.0mm |
|
觀察系統 |
|
|
瞄準定位 |
紅光指示 |
|
冷卻系統 |
一體式風冷，內循環水冷 |
|
電力系統 |
4KW，兩相 |
|
供電要求 |
220V±10%，50Hz，15A |
|
耗材 |
氙燈、離子交換樹脂、保護鏡片 |
|
可選配件 |
300um光纖、聚焦鏡頭、工作臺、CCD觀察器 |
|
