模具激光補焊工藝參考（以方圓激光180W激光補焊機為例）
一、 波形參數。
以0.4mm的焊絲為例，采用如下波形：
0.3ms 100％
8.0ms 90％
最大電流100－200A，頻率5Hz；
正離焦，離焦量以補焊時焊絲剛剛熔透再稍微靠近焦點一點為宜；

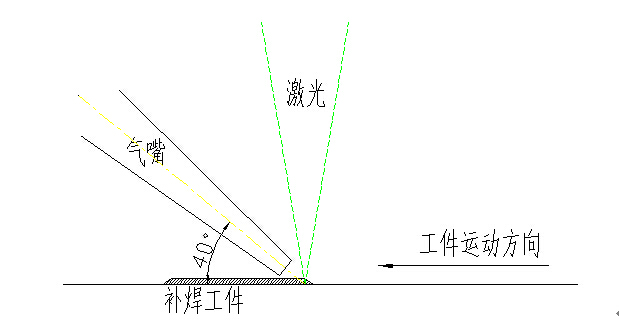

吹氣方式，采用側吹，氣嘴與工件平面的夾角為40度，并盡量靠近焊點處，吹向未焊過的一邊，如圖：
二、 焊接效果以焊斑飽滿，邊緣整齊，不會有塌陷為宜，如圖：
光斑密度（0.05-0.2）
點，直線效果（安裝調試請確認光斑質量OK）
平面效果（注意焊縫覆蓋順序）
頂點效果（棱角焊接，頻率1-2HZ）
邊角效果（請使用V字吸鐵石）
