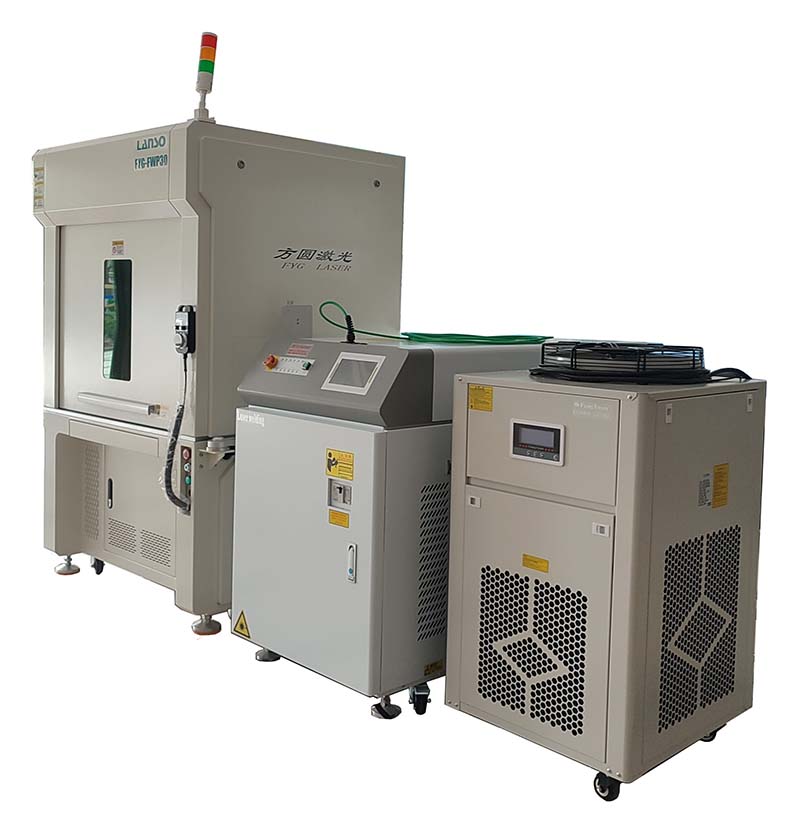

系統配置：電流反饋光纖機（或能量反饋光纖機）+全封閉儀表焊接工作臺.
行業應用：適用于儀表行業的焊接.
主要特點
1、 大功率激光開關電源，電流或能量實時反饋，光斑均勻，能量穩定
2、 進口陶瓷腔(或鍍金腔)
3、 可編程的運動控制器，操作方便，界面友好，編程視教方便。
4、 CCD攝像頭，加監視器，加白光或藍光照明。使圖像更清晰，方便視教編程。
5、 定制專業的表殼夾具.
6、 可選配安全檢測裝置
光纖機技術參數
|
名稱 機型 |
FWA30（FWP30） |
|
外形尺寸(長×寬×高) |
1120mm×585mm×1000mm |
|
激光器 |
YAG |
|
波長 |
1064nm |
|
泵浦源 |
氙燈 |
|
最大功率 |
300W |
|
最大單脈沖能量 |
60J |
|
激光能量穩定性 |
< 5% |
|
分光方式 |
能量分光和時間分光 |
|
光纖芯徑 |
600um |
|
光纖數量 |
最多6支 |
|
控制系統 |
MCU+CPLD+彩色觸摸屏 |
|
脈沖寬度 |
0.1～50.0ms |
|
連續頻率 |
0～200Hz |
|
控制方式 |
電流反饋/能量反饋 |
|
加工效果 |
焊接 |
|
焊點大小 |
0.4～2mm |
|
焊接深度 |
0.1～2mm |
|
觀察系統 |
CCD監視器 |
|
瞄準定位 |
紅光指示 |
|
冷卻系統 |
分體式外循環水冷 |
|
冷卻功率 |
3P冷水機 |
儀表全封閉工作臺技術參數
控制系統：專業液晶觸摸屏或16寸顯示屏運動控制系統，重復定位精度高
四軸聯動機構：X軸行程300mm，Y軸行程200mm，Z軸行程400mm，U軸行程360°
最大速度：60mm/s
定位精度：±0.05mm
照明燈：超高亮LED燈
監視系統：CCD攝像頭，配顯示器。
電力需求：AC220V/50Hz/10A，2KW
|
