眼鏡激光焊接原理

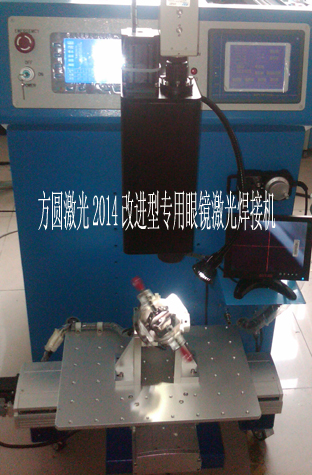

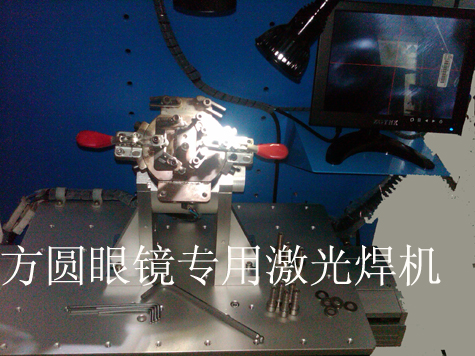

（固定光路）眼鏡激光焊接機專為眼鏡焊接而定制,整機一體式設計，四軸聯動，精簡大方，實用，精心設計配套組件和工裝夾具,使整機能極好的適應眼鏡焊接的生產，客戶買回機器就可以投入生產.針對客戶不同要求,我們設計出單工位和雙工位兩個類型,用以滿足不同客戶的加工需求。
應用高能脈沖激光對物件進行焊接。通過激光電源對氙燈脈沖放電，形成一定頻率和脈寬的光波經聚光腔輻射到Nd3+:YAG晶體，晶體發光經諧振后發出1064nm 的脈沖激光，再經擴束、反射 、聚焦后進行焊接。硬光路傳輸激光焊接機配備微電腦單片機或工業PC機控制的眼鏡行業定制的數控工作臺，焊接時通過對激光電流、頻率、脈寬、工作臺移動速度、移動方向的設定控制進行高精度焊接。
眼鏡加工采用激光焊接的優點
●生產效率大大提高,單工位的設備,日焊接產量可達一到兩千副,雙工位的效率可以接近翻番；
●成本極大降低,激光焊接采用精確的工裝夾具,自動化焊接,成品率接近100%；
●無需填料,省去銀絲等昂貴耗材,綜合生產成本較傳統方法降低一半以上；
●提升產品檔次,提升公司形像和競爭實力,采用激光焊接加工的工廠,競爭力不言而喻。
主要特點
●該機采用大功率激光開關電源，電流波形分段可控，液晶屏界面，設置參數直觀方便；
●進口陶瓷反射腔，光束質量穩定，科學的冷卻分布，高的光電轉化效率，超長的使用壽命；
●獨立穩固的精密運動平臺，承載大，精度高，防止臺面的震動影響光路；
●專業運動控制軟件，液晶觸摸屏操作界面，可編輯平面內任意焊接路徑，運動參數設定快捷、直觀。
技術參數
|
名稱: |
|
|
型號： |
FWG18 |
|
激光功率: |
180w |
|
最大單脈沖能量: |
40J |
|
激光波長: |
1064nm |
|
脈沖寬度: |
0.1-20ms |
|
連擊頻率: |
1-200Hz |
|
瞄準定位： |
CCD攝像頭監視系統（標配） |
|
四軸聯動機構： |
X軸行程200mm,Y軸行程100mm,Z軸行程100mm,U軸旋轉角度400度 |
|
運動速度： |
最大100mm/s |
|
控制系統： |
觸摸屏運動控制系統 |
|
電力要求： |
三項380Vac或單相220Vac |
|
冷卻方式： |
1.5P冷水機 |
|
外形尺寸： |
長1200mm×寬680mm×高1150mm | |
